01

目的和适用范围

（1）为确保操作过程安全可靠，保障检验结果准确、科学、公正。

（2）适用于末端试水装置的使用。

02

引用文件

（1）检验工作程序

仪器设备的检定校准，仪器设备的管理程序

（2）末端试水装置使用说明书

03

操作

（1）该设备适用于检验系统供水压力、流量、报警或联动功能。

（2）为了检测系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀的供水最不利处设置末端试水装置。

末端试水装置测试的内容，开启末端试水装置，查看消防控制设备报警信号；关闭末端试水装置，查看复位信号。阀门、试水接头、压力表和排水管应正常。开启末端试水装置后，出水压力不应低于0.05Mpa。水流指示器、报警阀、压力开关应动作。报警阀动作后，距水力警铃3m远处的声压级不应低于 70dB。应在开启末端试水装置后 5min 内自动启动消防水泵，开启末端试水装置后 1min，其出水压力不应低于0.05Mpa。火灾报警控制器确认火灾后，应自动启动雨淋阀、排气阀入口电动阀及消防水泵；水流指示器、压力开关应动作，距水力警铃3m远处的声压级不应低于70dB。火灾报警控制器确认火灾后 2min，末端试水装置的出水压力不应低于0.05MPa。安装在系统管网或分区管网的末端，检验系统启动、报警及联动等功能的装置。自动喷水灭火系统末端试水装置是喷洒系统的重要组成部分。

（3）操作

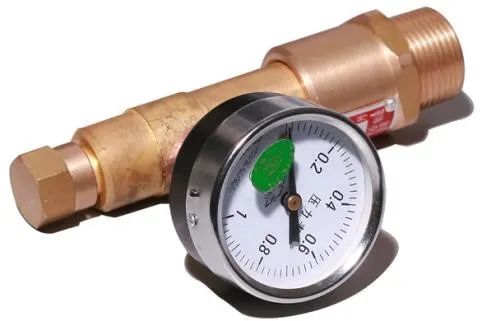

A将接头与喷淋系统管道末端的实验阀门连接。

B将装置末端的螺母卸下。

C开启水喷淋系统末端的试验阀门，即可进行检测。观察压力表的示值。
