火灾探测器是火灾自动报警系统的“眼睛”，能够及时发现火灾，并报告火灾的具体位置，属于火灾自动报警系统中的自动触发装置。火灾探测器使用至少一种传感器持续或间断监视与火灾相关的至少一种物理和/或化学现象，如火灾产生的烟气、温度变化、火焰、一氧化碳等，并向火灾报警控制器提供至少一种火灾探测信号。

线型火灾探测器是连续探测某一路线周围火灾参数的火灾探测器。线型光束感烟火灾探测器是应用光束被烟雾粒子吸收而减弱的原理探测火灾的线型感烟火灾探测器。

线型光束感烟火灾探测器分为对射式线型光束感烟火灾探测器（图1）和反射式线型光束感烟火灾探测器（图2）。对射式线型光束感烟火灾探测器的安装方式如图7所示，反射式线型光束感烟火灾探测器的安装方式如图4所示

线型光束感烟火灾探测器上应有红色报警确认灯。当被监视区域烟参数符合报警条件时，线型光束感烟火灾探测器的报警确认灯应点亮，并保持至被复位。报警确认灯点亮时，在其正前方10m处，光照度不超过500lx的环境条件下，应清晰可见。

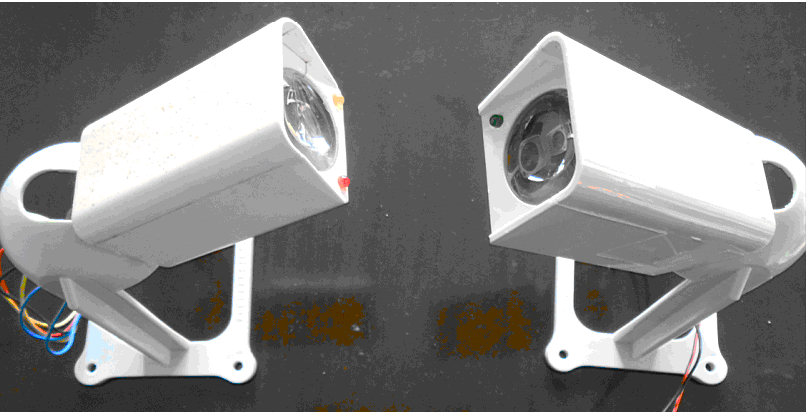

图1 对射式线型光束感烟火灾探测器

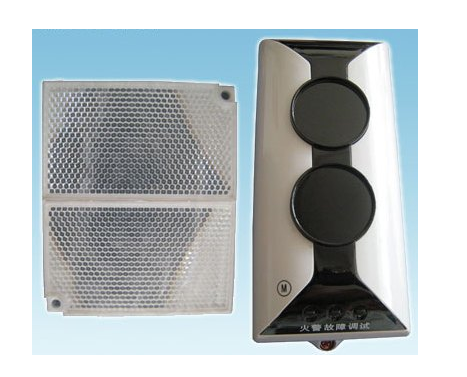

图2 反射式线型光束感烟火灾探测器

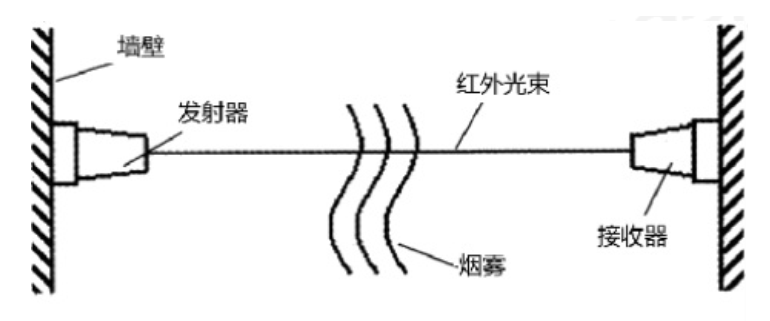

图3 对射式线型光束感烟火灾探测器的安装方式

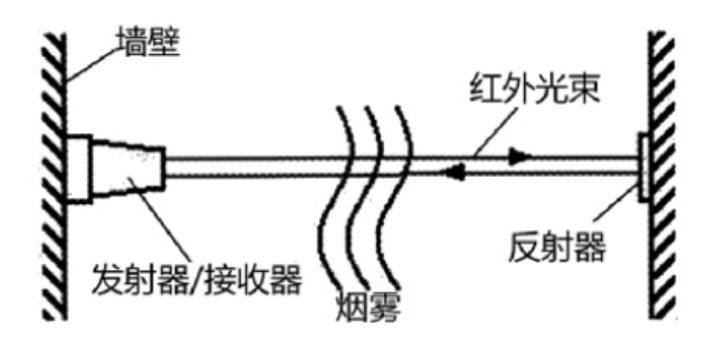

图4 反射式线型光束感烟火灾探测器的安装方式

(一）线型光束感烟火灾探测器的选择

《火灾自动报警系统设计规范》GB50116-2013规定，无遮挡的大空间或有特殊要求的房间，宜选择线型光束感烟火灾探测器。例如，大型库房、博物馆、档案馆、飞机库等，以及发电厂、变配电站、古建筑、文物保护建筑的厅堂馆所等。

符合下列条件之一的场所，不宜选择线型光束感烟火灾探测器：①有大量粉尘、水雾滞留。②可能产生蒸气和油雾。③在正常情况下有烟滞留。④固定探测器的建筑结构由于振动等原因会产生较大位移的场所。

（二）线型光束感烟火灾探测器的设置

线型光束感烟火灾探测器的设置应符合下列规定：

①探测器的光束轴线至顶棚的垂直距离宜为 0.3m～1.0m，距地高度不宜超过20m。

②相邻两组探测器的水平距离不应大于14m，探测器至侧墙水平距离不应大于7m，且不应小于0.5m，探测器的发射器和接收器之间的距离不宜超过100m。如图9所示。

③探测器应设置在固定结构上。

④探测器的设置应保证其接收端避开日光和人工光源直接照射。

⑤选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。

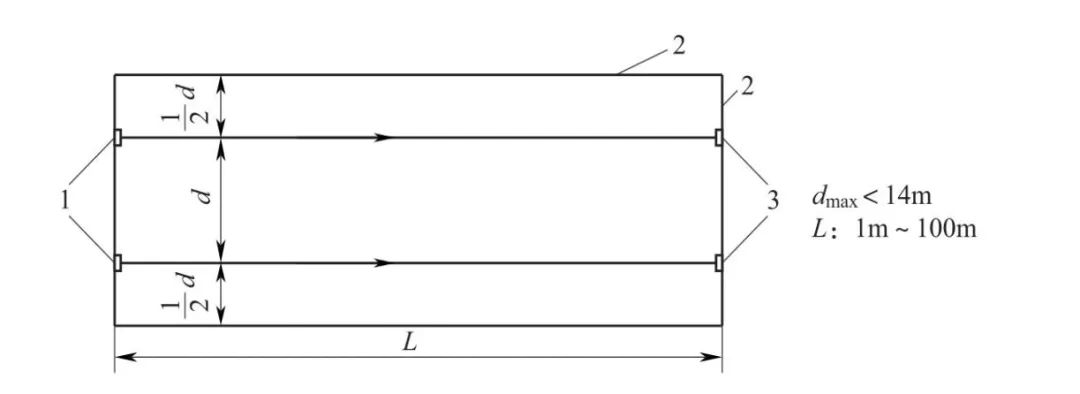

图5 线型光束感烟火灾探测器

在相对两面墙壁上安装平面示意图

1—发射器；2—墙壁；3—接收器
