排烟系统分为自然排烟系统和机械排烟系统。采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统。机械排烟系统是由排烟风机、排烟防火阀、风道、排烟口（阀）、风机控制柜等组成。今天分享的是机械排烟系统中的排烟防火阀安装位置及要求。

(一) 排烟防火阀：

安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。一般由阀体、叶片、执行机构和温感器等部件组成。但是现在有些工地安装的排烟防火阀确是常闭的，也就是二次启闭排烟防火阀，平时是常闭状态，发生火灾时开启，当管道内烟气温度达到280℃时关闭，也是起隔烟阻火作用。只是平时的启闭状态不一样。

排烟风机应满足280℃时连续工作30min的要求，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机应能停止运转。这里为什么标红加粗呢？因为不是所有排烟防火阀动作都会连锁停止风机的，这里要注意。下边是排烟防火阀的安装位置。

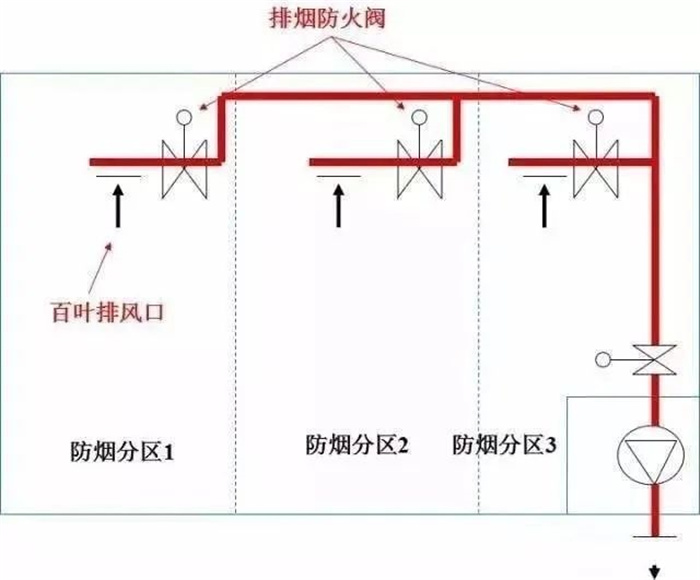

（二）排烟管道下列部位应设置排烟防火阀：

1.垂直风管与每层水平风管交接处的水平管段上；

2.一个排烟系统负担多个防烟分区的排烟支管上；

3.排烟风机入口处；

4.穿越防火分区处。这些安装位置中，只有排烟风机入口处的排烟防火阀有连锁停止风机的功能。
